Жауабы: p - ауа көзінің ауа кіретін жері, а - ауа шығатын 1, b - ауа шығатын 2, ал е - шығару порты.
Бес{0}}екі жолды-клапанның екі шығару порты бар, олар сәйкесінше a және b. Төрт-екі жолды-а және b клапандары бір шығатын портты бөліседі.
2/3 Екі-үштік-жолэлектромагниттік клапанқұрылым (бір электрлік басқару, тікелей әрекет ету-түрі)

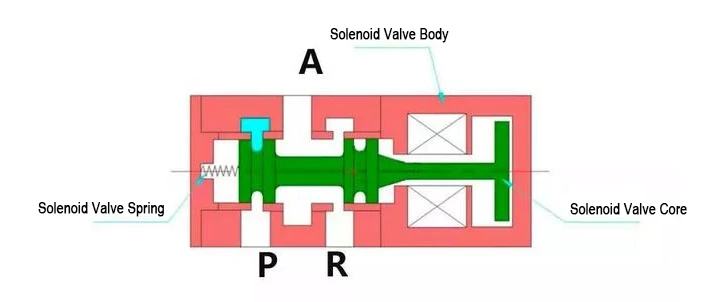

1-суретте көрсетілгендей электромагниттік клапанның өзегінің екі орны және үш ауа жолы интерфейсі бар. Порт P - ауа көзі интерфейсі, A порты - пневматикалық жетекке апаратын интерфейс және R порты - шығару порты.
2/3 Екі-позициялық үш-жолақты электромагниттік клапан құрылымы (бір электрлік басқару, тікелей{4}}әсер ететін түрі)
Бастапқы күй (қуат-өшіру): Бұл кезде электромагниттік клапан қуатын жоғалтады, клапанның өзегі оң жағында, A порты R портымен бірдей, цилиндр шығатын күйде және P порты жабық.
2/3 Екі-позициялық үш-жолақты электромагниттік клапан құрылымы (бір электрлік басқару, тікелей{4}}әсер ететін түрі)

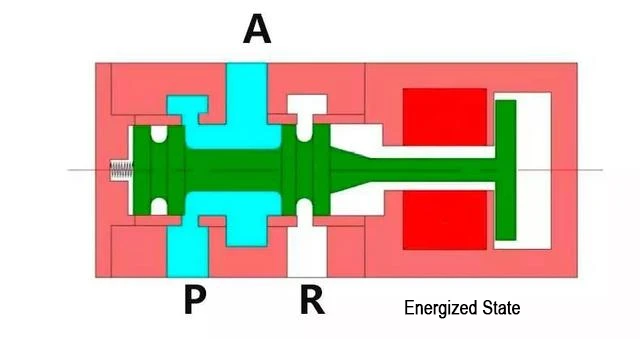

Жұмыс күйі (қосылған): Осы кезде электромагниттік клапан қосылып, клапанның өзегі электромагниттік күшпен солға тартылады. P порты А портымен байланысады, ал ауа көзі А портынан цилиндрге ағады. R порты жабық. Егер қуат жоғалса, клапанның өзегі серіппенің әсерінен 2-суретте көрсетілгендей бастапқы күйіне оралады.

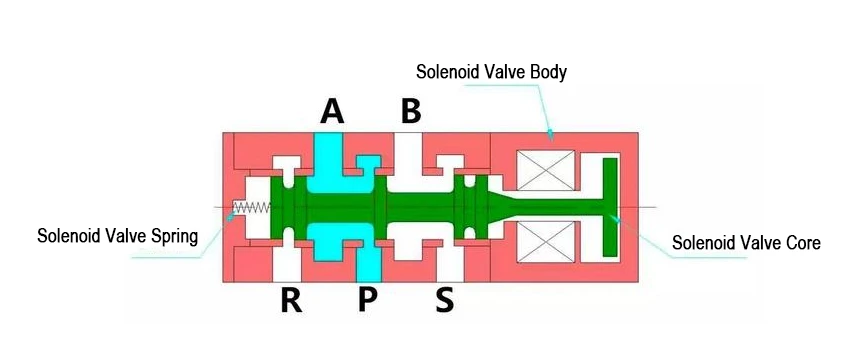

2/5 екі-позициясы бес-соленоидты клапанның құрылымы (бір электрлік басқару, тікелей{4}}әсер ететін түрі)
Соленоидты клапанның өзегінде екі позиция және бес ауа жолы интерфейсі бар. P порты - ауа көзінің интерфейсі, A және B - пневматикалық жетекке апаратын интерфейстер, ал R және S - шығару порттары.
2/5 екі-позициясы бес-соленоидты клапанның құрылымы (бір электрлік басқару, тікелей{4}}әсер ететін түрі)

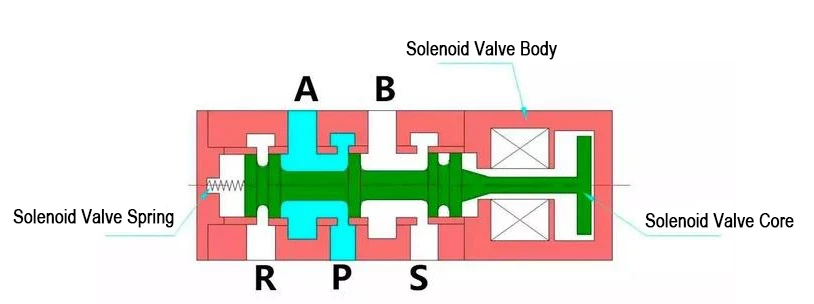

Бастапқы күй (қуат{0}}өшіру): Бұл кезде электромагниттік клапан қуатын жоғалтады. Клапанның өзегі оң жағында. P порты А портына қосылған, ал ауа көзі цилиндрдің бір жағындағы ауа камерасына A порты арқылы кіреді. B порты S портына қосылған, ал В портына қосылған цилиндрдің екінші жағы шығатын күйде. R порты жабық.
2/5 екі-позициясы бес-соленоидты клапанның құрылымы (бір электрлік басқару, тікелей{4}}әсер ететін түрі)

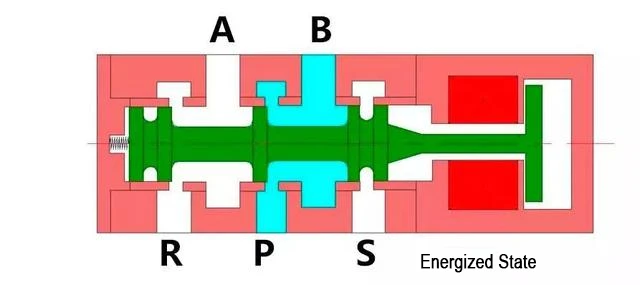

Жұмыс күйі (қосылған): Осы уақытта электромагниттік клапан қосылады. Электромагниттік күштің әсерінен клапанның өзегі сол жаққа тартылады. P порты В портымен байланысады, ал ауа көзі В порты арқылы цилиндрдің екінші жағындағы ауа камерасына кіреді. А порты R портымен байланысады. Цилиндрдің А портымен байланысатын жағы шығатын күйде, ал S порты жабық. Егер қуат жоғалса, клапанның өзегі серіппе күшінің әсерінен 5-суретте көрсетілгендей бастапқы күйіне оралады.

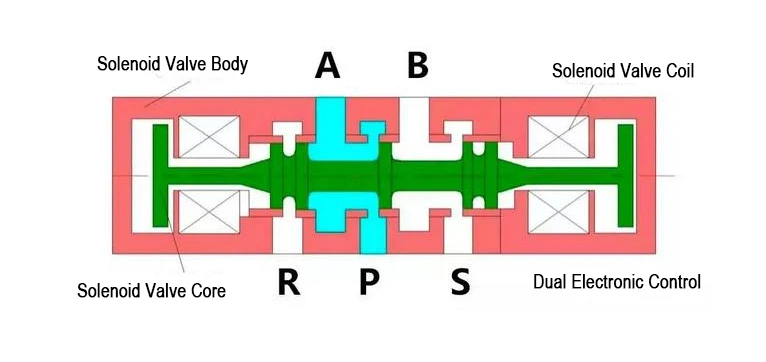

2/5 екі-позициясы бес-соленоидты клапанның құрылымы (қос электрлік басқару, тікелей{4}}әсер ету түрі)
Бастапқы күй: Осы уақытта электромагниттік клапанның электр тогы жоқ. Клапанның өзегі екі жағында (осы диаграммада көрсетілгендей, ол оң жағында). P порты А портына қосылған, ал ауа көзі цилиндрдің бір жағындағы ауа камерасына A порты арқылы кіреді. B порты S портына қосылған, ал цилиндрдің В портына қосылған жағы шығатын күйде. R порты жабық.
Жоғарыда электромагниттік клапанның p порты нені білдіреді және e, a және b порттары нені білдіреді? мазмұны, қосымша ақпаратты мына жерден алуға боладыhttps://www.joosungauto.com/.
