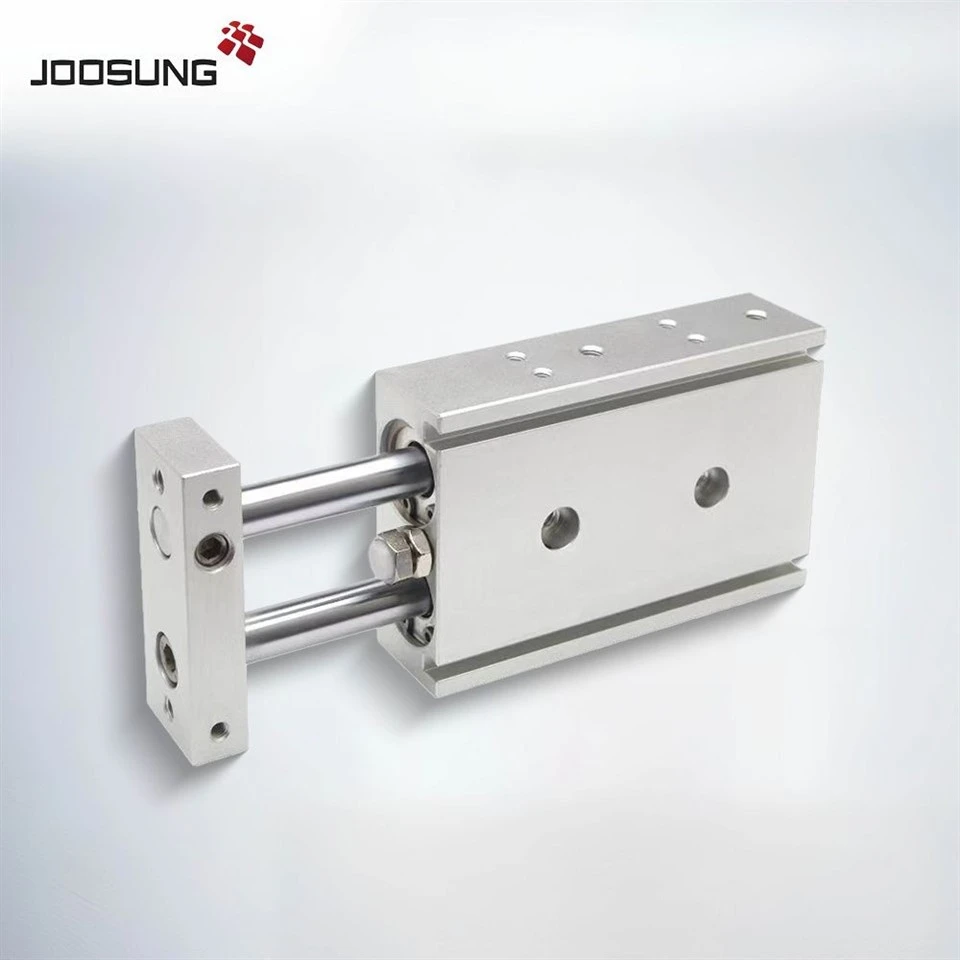

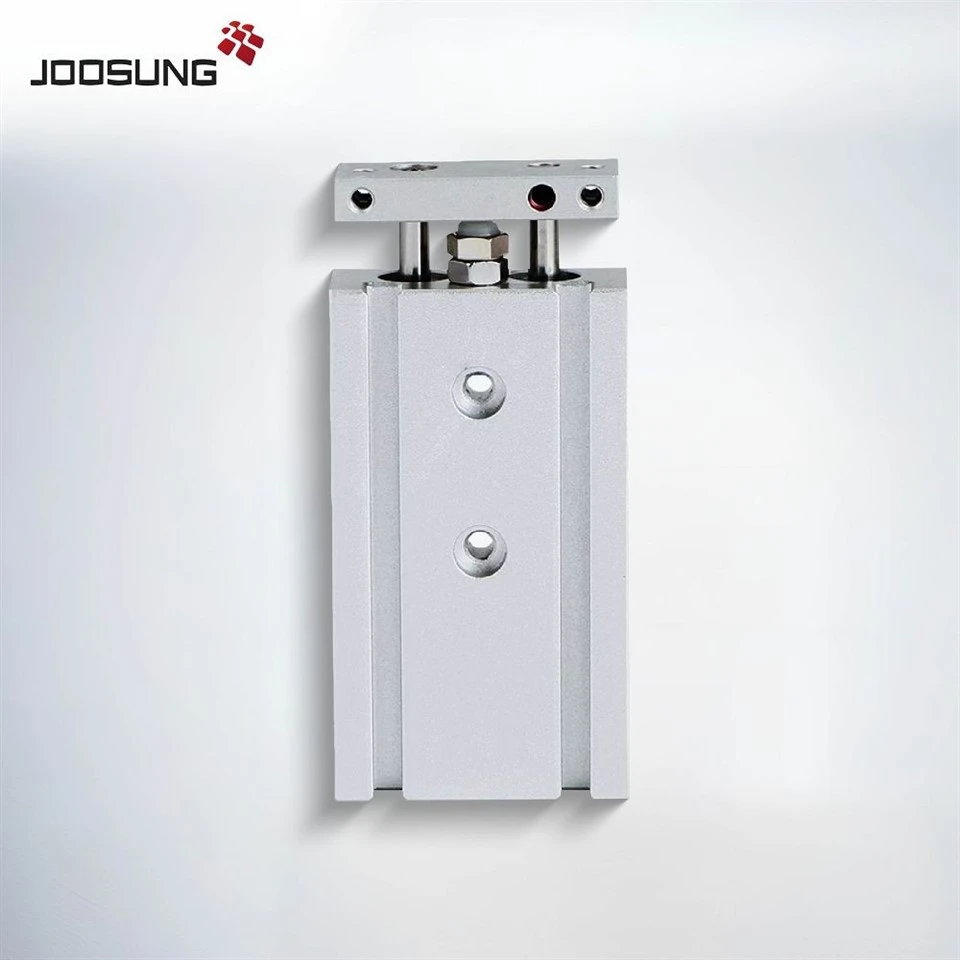

TheAirtac TR сериясыболып табыладыJIS-стандартты қос өзек-бағытталған цилиндржетек пен бағыттауды бір ықшам жылжымалы-бағытталатын корпуста біріктіру. Оның ерекшеліктеріұзартылған жылжымалы бағыттағыш жүйесімайлаусыз жұмыс істейтін, жоғары дәлдік пен беріктікті қамтамасыз ететін. Оның қос-шыбықтың құрылымы штанганың-ұшының ауытқуын азайтады және иілу және бұралу күштеріне тамаша қарсылық көрсете отырып, айналуды болдырмайды.
Дизайн мүмкіндік бередікөп-беттік монтаждаубағдарлау саңылаулары арқылы және соққы жастықшасы үшін алдыңғы жағында инсультті реттейтін бамперді қамтиды. Екі жағындағы қос әуе порттары монтаждау икемділігін ұсынады, ал магнит датчиктерді біркелкі біріктіру үшін стандарт ретінде қамтылған.
|
TR сериялы пневматикалық цилиндрге қалай тапсырыс беруге болады |
|||
|
TR |
20 |
50 |
S |
|
Үлгі |
Тесік өлшемі |
Цилиндр соққысы |
Магнит |
|
TR:Егіз-шыбық цилиндр(қос әрекетті түрі) |
6 10 16 20 25 32 |
S: Магнитпен |
|
бар ықшам цилиндр қажетнақты басшылық және жоғары құрылымдық тұтастық?
TheAirtac TR сериясы қос-өзекше бағыттаушы цилиндрталап ететін автоматтандыру орталары үшін сенімді, кеңістіктік тиімді өнімділікті- ұсынады.
Бүгін бізге хабарласыңызегжей-тегжейлі деректер кестелері, 3D CAD үлгілері және OEM-оңтайландырылған баға ұсыныстары үшін!
|
Техникалық сипаттамасы: |
|||||
|
Тесік өлшемі: |
10 |
16 |
20 |
25 |
32 |
|
Актерлік түрі: |
Қос актерлік |
||||
|
Сұйықтық: |
Ауа (40мкм сүзгі элементімен сүзіледі) |
||||
|
Жұмыс қысымы: |
0,2~1,0МПа |
0,15~1,0МПа |
|||
|
Дәлелдеу қысымы: |
1,5МПа (215psi) |
||||
|
Температура (градус): |
-20~70 |
||||
|
Жылдамдық (мм/с): |
30~500 |
||||
|
Реттелетін инсульт (мм): |
-5~0 |
||||
|
Жастық түрі: |
Бампер |
||||
|
Айналмайтын -шыдамдылық: |
±0,4 градус |
±0,3 градус |
|||
|
Порт өлшемі: |
M5X0.8 |
PT1/8 |
|||
|
Сериялық үлгі |
Қолжетімді үлгілер |
|
TR6 сериясы |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S |
|
TR10 сериясы |
TR10-10S, TR10-20S, TR10-30S, TR10-40S, TR10-50S, TR10-60S, TR10-70S, TR10-80S, TR10-90S, TR10-100S |
|
TR16 сериясы |
TR16-10S, TR16-20S, TR16-30S, TR16-40S, TR16-50S, TR16-60S, TR16-70S, TR16-80S, TR16-90S, TR16-100S, TR16-116S, TR16-116S- |
|
TR20 сериясы |
TR20-10S, TR20-20S, TR20-30S, TR20-40S, TR20-50S, TR20-60S, TR20-70S, TR20-80S, TR20-90S, TR20-100S, TR20-1201S, TR20-125S- |
|
TR25 сериясы |
TR25-10S, TR25-20S, TR25-30S, TR25-40S, TR25-50S, TR25-60S, TR25-70S, TR25-80S, TR25-90S, TR25-100S, TR25-1251S- |
|
TR32 сериясы |
TR32-10S, TR32-20S, TR32-30S, TR32-40S, TR32-50S, TR32-60S, TR32-70S, TR32-80S, TR32-90S, TR32-100S, TR32-125S, TR32-125S- |
