Өнімдер сипаттамасы

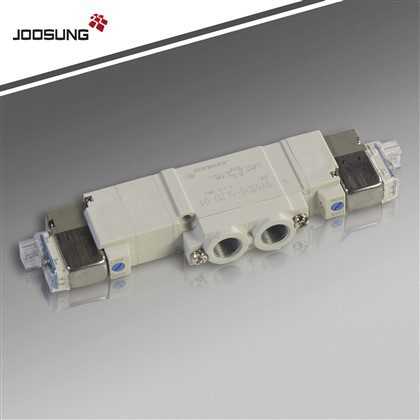

SY3000 электромагниттік клапан: ультра{1}}ықшам және жоғары-өнімді 5 портты шешім

Өнеркәсіптік автоматтандыру үшін әзірленген SY3000 электромагниттік клапан SMC SY сериясындағы ең кішкентай үлгі ретінде ерекшеленеді. Оның ультра{2}}ықшам дизайны пневматикалық жетектер мен цилиндрлерді ымырасыз басқару үшін тұрақты өнімділікті қамтамасыз ете отырып, шектеулі кеңістікте-біркелкі интеграцияның кілті болып табылады.

SY3000 сериясы өзінің өлшемді артықшылығынан басқа, автоматтандырылған жүйелерді оңтайландыру үшін маңызды энергия тиімділігі мен сенімді жұмысты қамтамасыз етеді. Берік, коррозияға{2}}төзімді материалдардан жасалған бұл клапандар тіпті қатал жұмыс жағдайларында да ұзақ мерзімділікті қамтамасыз етеді.

SY3000 жылдам жауап беру уақыттары және қолданбалардың кең ауқымында бейімделетін нақты ағынды басқару арқасында жақсартылған процесс тиімділігін сезініңіз. Оған қоса, пайдаланушыға ыңғайлы орнату және техникалық қызмет көрсету-процедуралары тоқтау уақытын және пайдалану шығындарын айтарлықтай азайтып, өнімділікті барынша арттырады.

Қалай тапсырыс беруге болады SY сериялы пневматикалық электромагниттік клапан
SY5(Ⅰ)1(Ⅱ)20-5(Ⅲ)L(Ⅳ)□(Ⅴ)□(Ⅵ)-01
Ⅰ. СЕРИЯ		Ⅱ. ҚОСУ ТҮРІ
3	SY3000	1	2 позиция жалғыз
5	SY5000	2	2 позиция қос
7	SY7000	3	3 позиция жабық орталық
9	SY9000	4	3 позициялық сору орталығы
		5	3 позициялық қысым орталығы
Ⅲ. НОМИНАЛДЫ КЕРНЕУ		Ⅵ.Қолмен қайта анықтау
1	100 ВАС	Ніл: Жоқ
2	110 ВАС	құлыптау итеру түрі
3	110 VAC [115 VAC]	D:Итеріңіз{0}}бұрылыңыз
4	220 VAC [230 VAC]	құлыптау саңылауы түрі
5	24 В тұрақты ток	E: Итеріңіз{0}}бұрылыңыз
6	12 В тұрақты ток	құлыптау рычагының түрі
Ⅳ. ЭЛЕКТР КІРУ
G	Қорғасын сымының ұзындығы 300 мм	L	Қорғасын сыммен (ұзындығы 300 мм)
H	Қорғасын сымының ұзындығы 600 мм	Л.Н	Қорғасын сымсыз
MO	Қосқышсыз	LO	Қосқышсыз
M	Қорғасын сыммен (ұзындығы 300 мм)	D,Y	Қосқышпен
М.Н	Қорғасын сымсыз	ЖАСА, YO	Қосқышсыз
Ⅴ.Жарық/Асқын кернеуді сөндіргіш
G, H, L, M, W үшін электрлік кіріс		D,Y үшін электрлік кіріс
Нөл	Жарық/кернеу сөндіргішсіз	Нөл	Жарық/кернеу сөндіргішсіз
S	Кернеуді сөндіргішпен	S	Кернеуді сөндіргішпен	Кернеуді сөндіргішпен
			(Полярлы емес-түрі)	(Полярлы емес-түрі)
Z	Жарық/кернеу сөндіргішімен	Z	Жарық/кернеу сөндіргішімен
			(Полярлы емес-түрі)
R	Кернеуді сөндіргішпен (Полярлы емес-түрі)	DOZ және YOZ қолжетімді емес.
U	Жарық кернеуінің сөндіргішімен (-полярлы емес түрі)	Айнымалы ток клапандары үшін жоқ

SYSэриPневматикалықSоленоидVтіріТехникалық параметрлер

SYSэриPневматикалықSоленоидValve Негізгі техникалық сипаттамалары
Сериялар		SY3000	SY5000	SY7000	SY9000
Сұйықтық		Ауа
Ішкі ұшқыш Жұмыс қысымы диапазон (МПа)	2 позиция жалғыз	0,15 - 0,7
	2 позиция қос	0,1 - 0,7
	3 позиция	0,2-ден 0,7-ге дейін
Қоршаған орта мен сұйықтық температурасы (C)		-10-дан 50-ге дейін (мұздату жоқ)
Максималды жұмыс жиілік(Гц)	2 позиция жалғыз, қосарлы	10	5	5	5
	3 позиция	3	3	3	3
Қолмен қайта анықтау (Қолмен жұмыс істеу)		Құлыпталмаған түрткі-, Итеріңіз{0}}бұрылыңыз
Пилоттық сору әдісі		Негізгі және пилоттық клапанға арналған жалпы шығару түрі
Майлау		Міндетті емес
Монтаждау бағыты		Шектеусіз
Соққыға/дірілге төзімділік(м/с²)Ескертпе)		150/30
Қоршау		Шаңға төзімді (*DIN терминалы және M8 қосқышы: IP65)

SMC SY3000 сериялы электромагниттік клапан үлгілерінің тізімі

Төменде SMC SY3000 сериялы электромагниттік клапан үлгілерінің толық тізімі берілген. Егжей-тегжейлі сипаттамалар мен бағалар үшін бізге хабарласыңыз.

SY3120-6L-M5	SY3120-5L-M5	SY3120-4L-M5	SY3120-6L-C4	SY3120-5L-C4	SY3120-4L-C4
SY3220-6L-M5	SY3220-5L-M5	SY3220-4L-M5	SY3220-6L-C4	SY3220-5L-C4	SY3220-4L-C4
SY3320-6L-M5	SY3320-5L-M5	SY3320-4L-M5	SY3320-6L-C4	SY3320-5L-C4	SY3320-4L-C4
SY3420-6L-M5	SY3420-5L-M5	SY3420-4L-M5	SY3420-6L-C4	SY3420-5L-C4	SY3420-4L-C4
SY3520-6L-M5	SY3520-5L-M5	SY3520-4L-M5	SY3520-6L-C4	SY3520-5L-C4	SY3520-4L-C4
SY3120-6G-M5	SY3120-5G-M5	SY3120-4G-M5	SY3120-6G-C4	SY3120-5G-C4	SY3120-4G-C4
SY3220-6G-M5	SY3220-5G-M5	SY3220-4G-M5	SY3220-6G-C4	SY3220-5G-C4	SY3220-4G-C4
SY3320-6G-M5	SY3320-5G-M5	SY3320-4G-M5	SY3320-6G-C4	SY3320-5G-C4	SY3320-4G-C4
SY3420-6G-M5	SY3420-5G-M5	SY3420-4G-M5	SY3420-6G-C4	SY3420-5G-C4	SY3420-4G-C4
SY3520-6G-M5	SY3520-5G-M5	SY3520-4G-M5	SY3520-6G-C4	SY3520-5G-C4	SY3520-4G-C4
